Collier de serrage DIN 3016 : Acier zingué et Inox

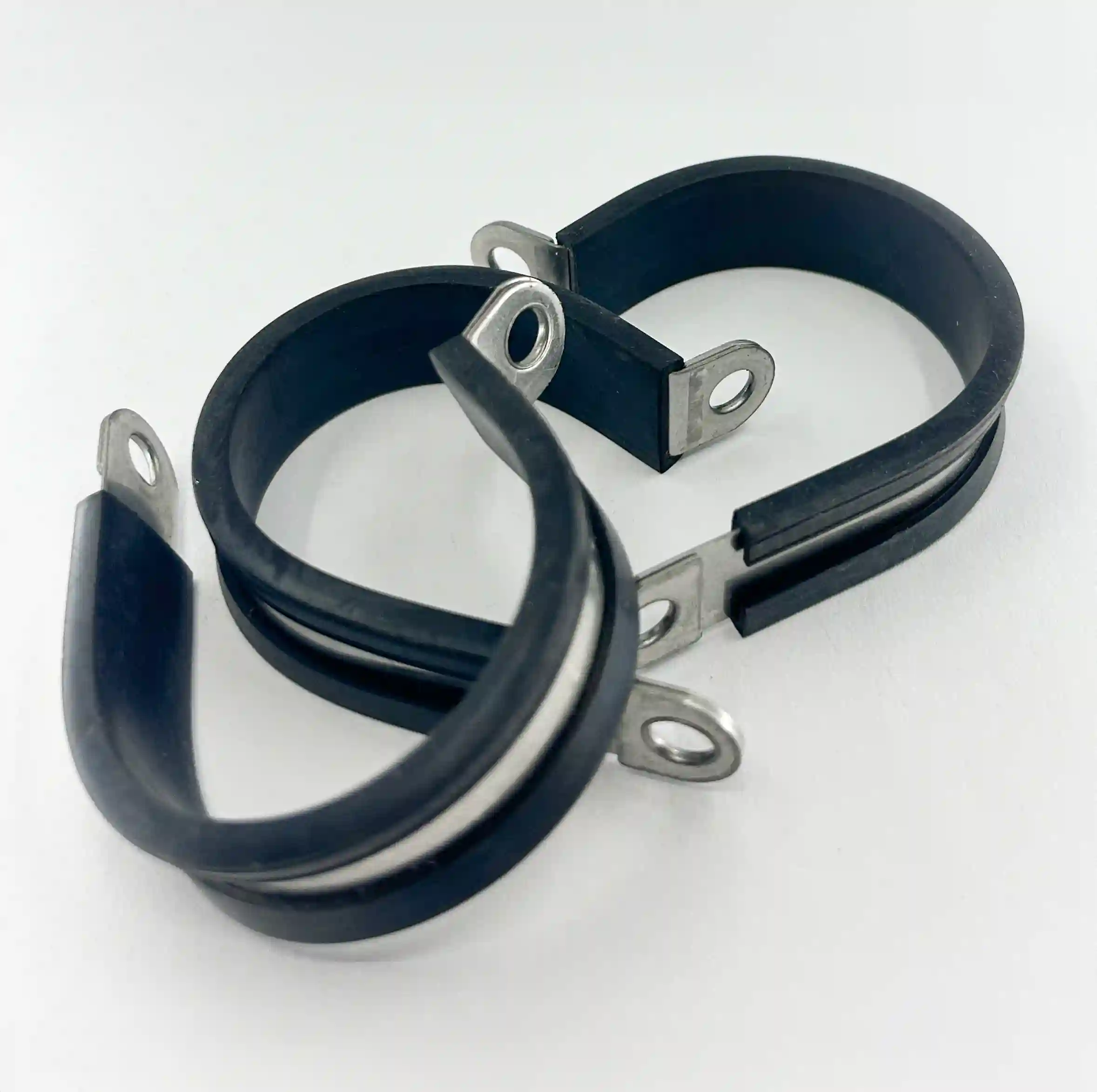

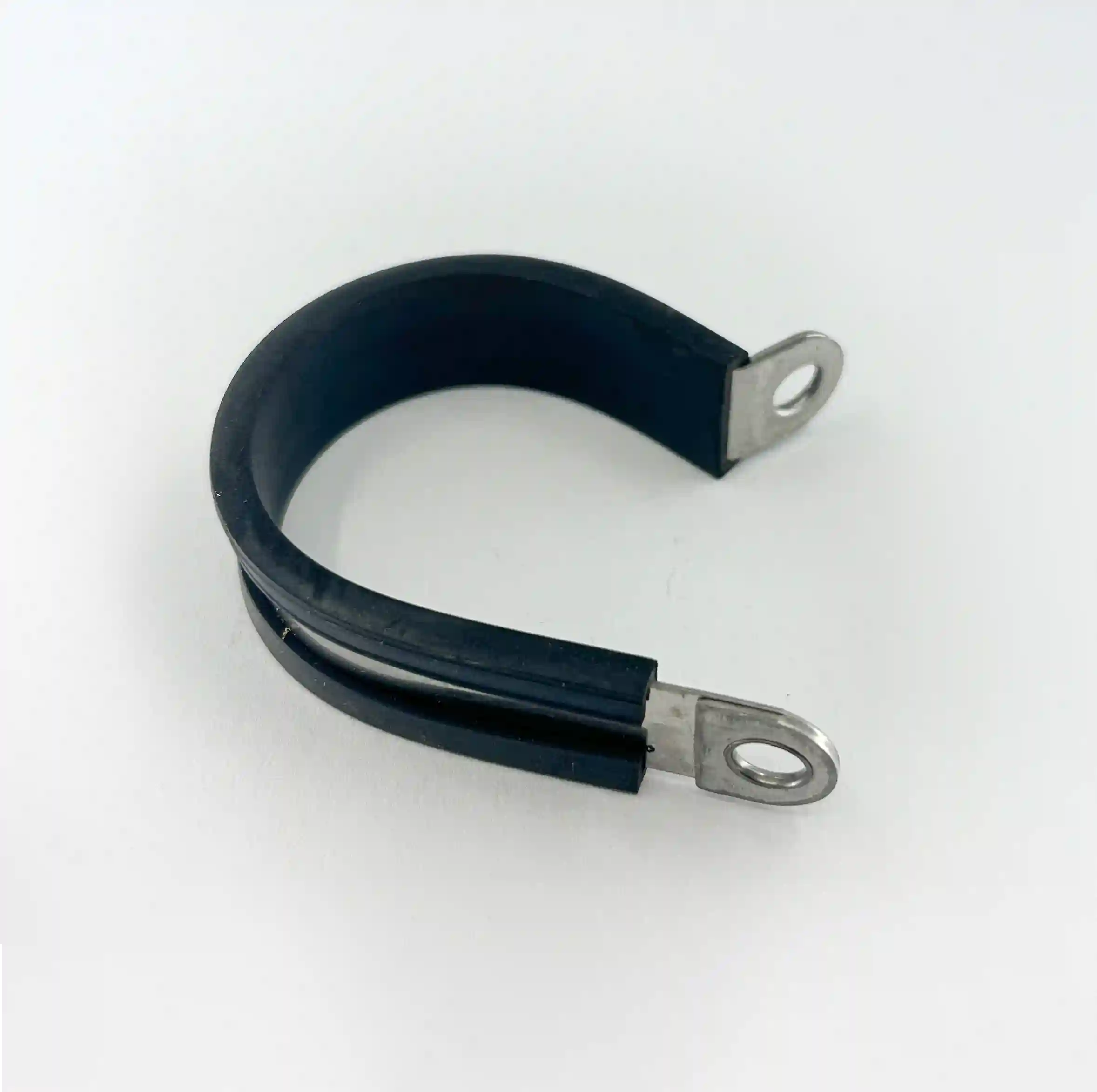

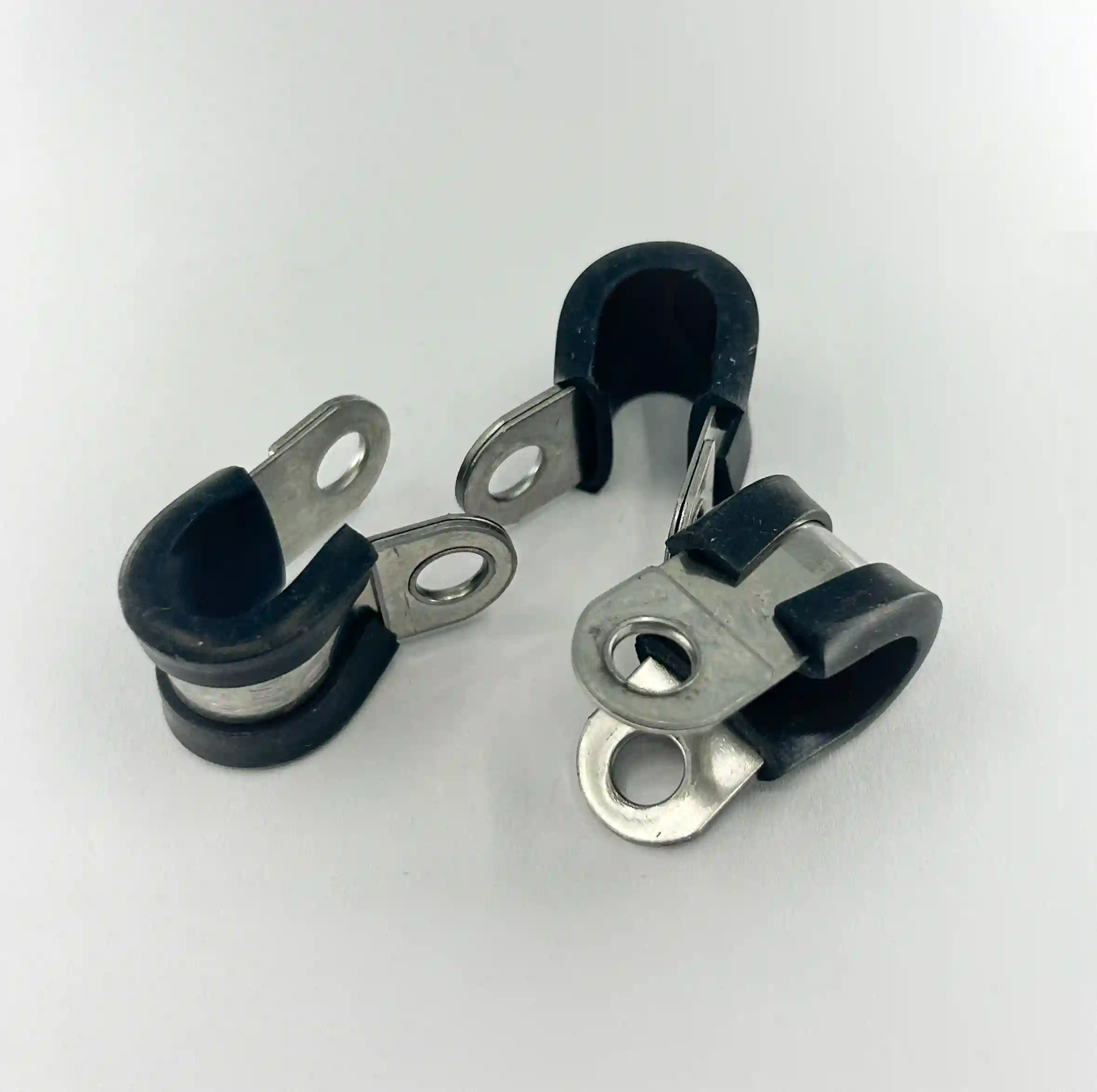

Nous disposons de deux modèles de collier de serrage avec caoutchouc EPDM :

Le modèle conforme à la norme DIN 3016.

‍

Acier galvanisé DIN 1.0330 o DIN 1.0529 avec des trous de vis renforcés aux deux extrémités

‍

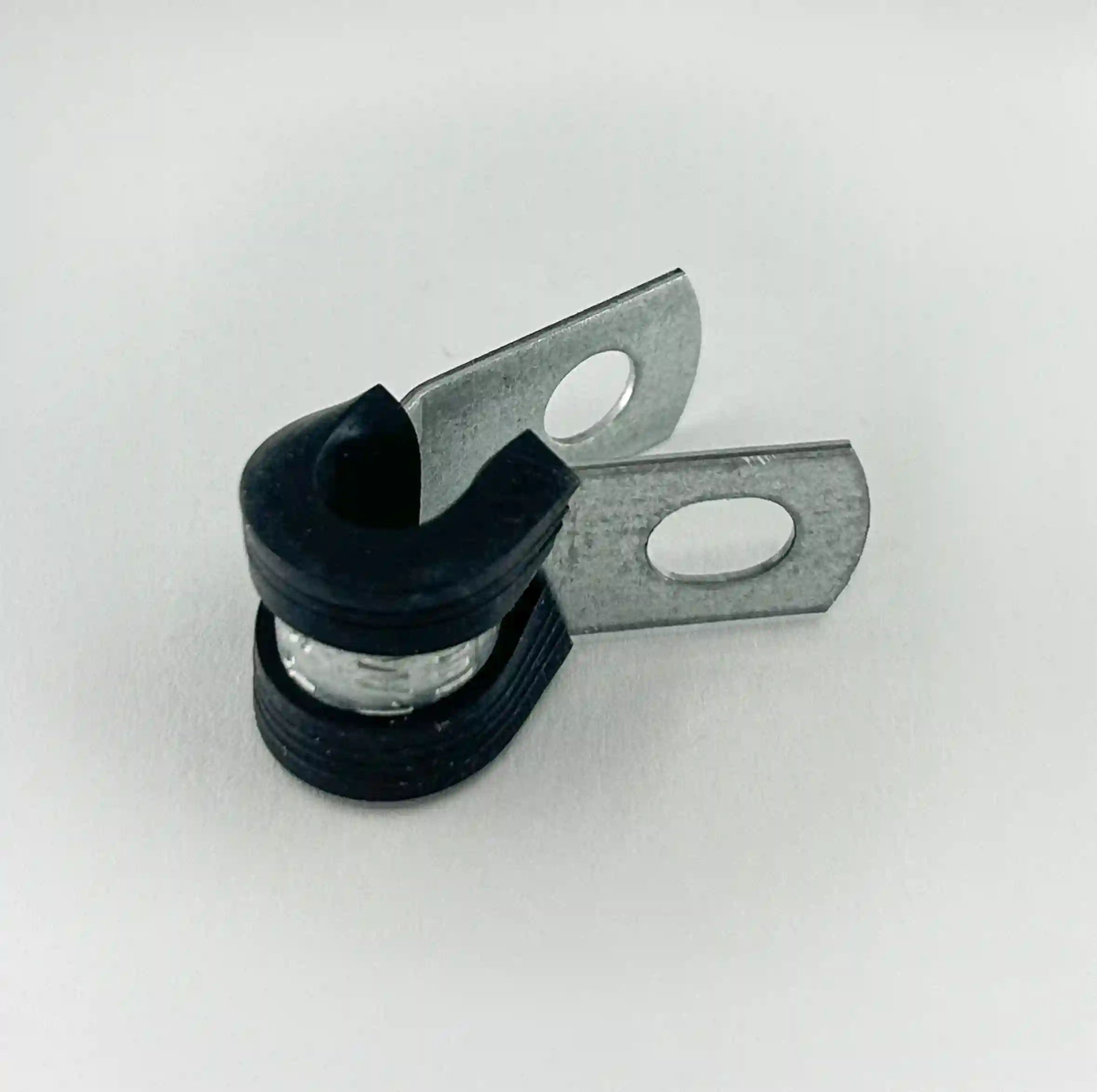

Le modèle "SMS"

Cette variante est particulièrement recommandée pour les tubes et tuyaux en plastique dans des secteurs comme la construction, le sanitaire, l'automobile, les machines agricoles et les véhicules commerciaux.

‍

Acier galvanisé S350 + Z275

‍

Disponibles en deux largeurs de bande :

‍

12,7 mm (pour vis M6)
15,9 mm (pour vis M8)

À partir de

les 100 pièces

Fiche produit

Acheter en ligne*Nous consulter

*Nécessite la création d’un compte. Minimum de commande de 100 €.

Tableau dimensionnel

Ø d1	b1 (±0.3)	S1 (+0.2 -0.1)	S2 (+0.2 -0.1)	Ø dn (+0.22 -0)	S3 (±0.35)	b2
4	12	0,5	1,5	5,3	1,2	15
5	12	0,5	1,5	5,3	1,2	15
6	12	0,5	1,5	5,3	1,2	15
7	12	0,5	1,5	5,3	1,2	15
8	12	0,5	1,5	5,3	1,2	15
9	12	0,5	1,5	5,3	1,2	15
10	12	0,5	1,5	5,3	1,2	15
11	12	0,5	1,5	5,3	1,2	15
12	12	0,5	1,5	5,3	1,2	15
13	12	0,5	1,5	5,3	1,2	15
14	12	0,5	1,5	5,3	1,2	15
15	12	0,5	1,5	5,3	1,2	15
16	12	0,5	1,5	5,3	1,2	15
17	12	0,5	1,5	5,3	1,2	15
18	12	0,5	1,5	5,3	1,2	15
19	12	0,5	1,5	5,3	1,2	15
20	12	0,5	1,5	5,3	1,2	15
21	12	0,5	1,5	5,3	1,2	15
22	12	0,5	1,5	5,3	1,2	15
23	12	0,5	1,5	5,3	1,2	15
24	12	0,5	1,5	5,3	1,2	15
25	12	0,5	1,5	5,3	1,2	15
26	12	0,5	1,5	5,3	1,2	15
27	12	0,5	1,5	5,3	1,2	15
28	12	0,5	1,5	5,3	1,2	15
29	12	0,5	1,5	5,3	1,2	15
30	12	0,5	1,5	5,3	1,2	15
31	12	0,5	1,5	5,3	1,2	15
32	12	0,5	1,5	5,3	1,2	15
33	12	0,5	1,5	5,3	1,2	15
34	12	0,5	1,5	5,3	1,2	15
35	12	0,5	1,5	5,3	1,2	15
36	12	0,5	1,5	5,3	1,2	15
37	12	0,5	1,5	5,3	1,2	15
38	12	0,5	1,5	5,3	1,2	15
39	12	0,5	1,5	5,3	1,2	15
40	12	0,5	1,5	5,3	1,2	15
41	12	0,5	1,5	5,3	1,2	15
42	12	0,5	1,5	5,3	1,2	15
43	12	0,5	1,5	5,3	1,2	15
44	12	0,5	1,5	5,3	1,2	15
45	12	0,5	1,5	5,3	1,2	15
46	12	0,5	1,5	5,3	1,2	15
47	12	0,5	1,5	5,3	1,2	15
48	12	0,5	1,5	5,3	1,2	15
49	12	0,5	1,5	5,3	1,2	15
50	12	0,5	1,5	5,3	1,2	15
51	12	0,5	1,5	5,3	1,2	15
52	12	0,5	1,5	5,3	1,2	15
53	12	0,5	1,5	5,3	1,2	15
54	12	0,5	1,5	5,3	1,2	15
55	12	0,5	1,5	5,3	1,2	15
56	12	0,5	1,5	5,3	1,2	15
57	12	0,5	1,5	5,3	1,2	15
58	12	0,5	1,5	5,3	1,2	15
59	12	0,5	1,5	5,3	1,2	15
60	12	0,5	1,5	5,3	1,2	15
61	12	0,5	1,5	5,3	1,2	15
62	12	0,5	1,5	5,3	1,2	15
63	12	0,5	1,5	5,3	1,2	15
64	12	0,5	1,5	5,3	1,2	15
65	12	0,5	1,5	5,3	1,2	15
66	12	0,5	1,5	5,3	1,2	15
67	12	0,5	1,5	5,3	1,2	15
68	12	0,5	1,5	5,3	1,2	15
69	12	0,5	1,5	5,3	1,2	15
70	12	0,5	1,5	5,3	1,2	15
71	12	0,5	1,5	5,3	1,2	15
72	12	0,5	1,5	5,3	1,2	15
73	12	0,5	1,5	5,3	1,2	15
74	12	0,5	1,5	5,3	1,2	15
75	12	0,5	1,5	5,3	1,2	15
76	12	0,5	1,5	5,3	1,2	15
77	12	0,5	1,5	5,3	1,2	15
78	12	0,5	1,5	5,3	1,2	15
79	12	0,5	1,5	5,3	1,2	15
80	12	0,5	1,5	5,3	1,2	15
81	12	0,5	1,5	5,3	1,2	15
110	12	0,5	1,5	5,3	1,2	15
5	15	0,6	1,6	6,4	1,5	19
6	15	0,6	1,6	6,4	1,5	19
7	15	0,6	1,6	6,4	1,5	19
8	15	0,6	1,6	6,4	1,5	19
9	15	0,6	1,6	6,4	1,5	19
10	15	0,6	1,6	6,4	1,5	19
11	15	0,6	1,6	6,4	1,5	19
12	15	0,6	1,6	6,4	1,5	19
13	15	0,6	1,6	6,4	1,5	19
14	15	0,6	1,6	6,4	1,5	19
15	15	0,8	1,8	6,4	1,5	19
16	15	0,8	1,8	6,4	1,5	19
17	15	0,8	1,8	6,4	1,5	19
18	15	0,8	1,8	6,4	1,5	19
19	15	0,8	1,8	6,4	1,5	19
20	15	0,8	1,8	6,4	1,5	19
21	15	0,8	1,8	6,4	1,5	19
22	15	0,8	1,8	6,4	1,5	19
23	15	0,8	1,8	6,4	1,5	19
24	15	0,8	1,8	6,4	1,5	19
25	15	0,8	1,8	6,4	1,5	19
26	15	0,8	1,8	6,4	1,5	19
27	15	0,8	1,8	6,4	1,5	19
28	15	0,8	1,8	6,4	1,5	19
29	15	0,8	1,8	6,4	1,5	19
30	15	0,8	1,8	6,4	1,5	19
31	15	0,8	1,8	6,4	1,5	19
32	15	0,8	1,8	6,4	1,5	19
33	15	0,8	1,8	6,4	1,5	19
34	15	0,8	1,8	6,4	1,5	19
35	15	0,8	1,8	6,4	1,5	19
36	15	0,8	1,8	6,4	1,5	19
37	15	0,8	1,8	6,4	1,5	19
38	15	0,8	1,8	6,4	1,5	19
39	15	0,8	1,8	6,4	1,5	19
40	15	0,8	1,8	6,4	1,5	19
41	15	0,8	1,8	6,4	1,5	19
42	15	0,8	1,8	6,4	1,5	19
43	15	0,8	1,8	6,4	1,5	19
44	15	0,8	1,8	6,4	1,5	19
45	15	0,8	1,8	6,4	1,5	19
46	15	0,8	1,8	6,4	1,5	19
47	15	0,8	1,8	6,4	1,5	19
48	15	0,6	1,6	6,4	1,5	19
49	15	0,6	1,6	6,4	1,5	19
50	15	0,6	1,6	6,4	1,5	19
51	15	0,6	1,6	6,4	1,5	19
52	15	0,6	1,6	6,4	1,5	19
53	15	0,6	1,6	6,4	1,5	19
54	15	0,6	1,6	6,4	1,5	19
55	15	0,6	1,6	6,4	1,5	19
56	15	0,6	1,6	6,4	1,5	19
57	15	0,6	1,6	6,4	1,5	19
58	15	0,8	1,8	6,4	1,5	19
59	15	0,8	1,8	6,4	1,5	19
60	15	0,8	1,8	6,4	1,5	19
61	15	0,8	1,8	6,4	1,5	19
62	15	0,8	1,8	6,4	1,5	19
63	15	0,8	1,8	6,4	1,5	19
64	15	0,8	1,8	6,4	1,5	19
65	15	0,8	1,8	6,4	1,5	19
66	15	0,8	1,8	6,4	1,5	19
67	15	0,8	1,8	6,4	1,5	19
68	15	0,8	1,8	6,4	1,5	19
69	15	0,8	1,8	6,4	1,5	19
70	15	0,8	1,8	6,4	1,5	19
71	15	0,8	1,8	6,4	1,5	19
72	15	0,8	1,8	6,4	1,5	19
73	15	0,8	1,8	6,4	1,5	19
74	15	0,8	1,8	6,4	1,5	19
75	15	0,8	1,8	6,4	1,5	19
76	15	0,8	1,8	6,4	1,5	19
77	15	0,8	1,8	6,4	1,5	19
78	15	0,8	1,8	6,4	1,5	19
79	15	0,8	1,8	6,4	1,5	19
80	15	0,8	1,8	6,4	1,5	19
81	15	0,8	1,8	6,4	1,5	19
82	15	0,8	1,8	6,4	1,5	19
83	15	0,8	1,8	6,4	1,5	19
84	15	0,8	1,8	6,4	1,5	19
85	15	0,8	1,8	6,4	1,5	19
86	15	0,8	1,8	6,4	1,5	19
87	15	0,8	1,8	6,4	1,5	19
88	15	0,8	1,8	6,4	1,5	19
89	15	0,8	1,8	6,4	1,5	19
90	15	0,8	1,8	6,4	1,5	19
110	15	0,8	1,8	6,4	1,5	19
8	20	0,8	2,3	8,4	2	25
9	20	0,8	2,3	8,4	2	25
10	20	0,8	2,3	8,4	2	25
11	20	0,8	2,3	8,4	2	25
12	20	0,8	2,3	8,4	2	25
13	20	0,8	2,3	8,4	2	25
14	20	0,8	2,3	8,4	2	25
15	20	0,8	2,3	8,4	2	25
16	20	0,8	2,3	8,4	2	25
17	20	0,8	2,3	8,4	2	25
18	20	0,8	2,3	8,4	2	25
19	20	0,8	2,3	8,4	2	25
20	20	0,8	2,3	8,4	2	25
21	20	0,8	2,3	8,4	2	25
22	20	0,8	2,3	8,4	2	25
23	20	0,8	2,3	8,4	2	25
24	20	0,8	2,3	8,4	2	25
25	20	0,8	2,3	8,4	2	25
26	20	1	2,5	8,4	2	25
27	20	1	2,5	8,4	2	25
28	20	1	2,5	8,4	2	25
29	20	1	2,5	8,4	2	25
30	20	1	2,5	8,4	2	25
31	20	1	2,5	8,4	2	25
32	20	1	2,5	8,4	2	25
33	20	1	2,5	8,4	2	25
34	20	1	2,5	8,4	2	25
35	20	1	2,5	8,4	2	25
36	20	0,8	2,5	8,4	2	25
37	20	1	2,5	8,4	2	25
38	20	1	2,5	8,4	2	25
39	20	1	2,5	8,4	2	25
40	20	1	2,5	8,4	2	25
41	20	1	2,5	8,4	2	25
42	20	1	2,5	8,4	2	25
43	20	1	2,5	8,4	2	25
44	20	1	2,5	8,4	2	25
45	20	1	2,5	8,4	2	25
46	20	1	2,5	8,4	2	25
47	20	1	2,5	8,4	2	25
48	20	1	2,5	8,4	2	25
49	20	1	2,5	8,4	2	25
50	20	0,8	2,3	8,4	2	25
51	20	0,8	2,3	8,4	2	25
52	20	0,8	2,3	8,4	2	25
53	20	0,8	2,3	8,4	2	25
54	20	0,8	2,3	8,4	2	25
55	20	0,8	2,3	8,4	2	25
56	20	0,8	2,3	8,4	2	25
57	20	0,8	2,3	8,4	2	25
58	20	0,8	2,3	8,4	2	25
59	20	0,8	2,3	8,4	2	25
60	20	0,8	2,3	8,4	2	25
61	20	0,8	2,3	8,4	2	25
62	20	0,8	2,3	8,4	2	25
63	20	0,8	2,3	8,4	2	25
64	20	0,8	2,3	8,4	2	25
65	20	0,8	2,3	8,4	2	25
66	20	0,8	2,3	8,4	2	25
67	20	0,8	2,3	8,4	2	25
68	20	1	2,5	8,4	2	25
69	20	1	2,5	8,4	2	25
70	20	1	2,5	8,4	2	25
71	20	0,8	2,5	8,4	2	25
72	20	1	2,5	8,4	2	25
73	20	1	2,5	8,4	2	25
74	20	1	2,5	8,4	2	25
75	20	1	2,5	8,4	2	25
76	20	1	2,5	8,4	2	25
77	20	1	2,5	8,4	2	25
78	20	1	2,5	8,4	2	25
79	20	1	2,5	8,4	2	25
80	20	1	2,5	8,4	2	25
81	20	1	2,5	8,4	2	25
82	20	1	2,5	8,4	2	25
83	20	1	2,5	8,4	2	25
84	20	1	2,5	8,4	2	25
85	20	1	2,5	8,4	2	25
86	20	1	2,5	8,4	2	25
87	20	1	2,5	8,4	2	25
88	20	1	2,5	8,4	2	25
89	20	1	2,5	8,4	2	25
90	20	1	2,5	8,4	2	25
110	20	1	2,5	8,4	2	25
10	25	1	2,5	10,5	3	31
11	25	1	2,5	10,5	3	31
12	25	1	2,5	10,5	3	31
13	25	1	2,5	10,5	3	31
14	25	1	2,5	10,5	3	31
15	25	1	2,5	10,5	3	31
16	25	1	2,5	10,5	3	31
17	25	1	2,5	10,5	3	31
18	25	1	2,5	10,5	3	31
19	25	1	2,5	10,5	3	31
20	25	1	2,5	10,5	3	31
21	25	1	2,5	10,5	3	31
22	25	1	2,5	10,5	3	31
23	25	1	2,5	10,5	3	31
24	25	1	2,5	10,5	3	31
25	25	1	2,5	10,5	3	31
26	25	1	2,5	10,5	3	31
27	25	1	2,5	10,5	3	31
28	25	1	2,5	10,5	3	31
29	25	1	2,5	10,5	3	31
30	25	1	2,5	10,5	3	31
31	25	1	2,5	10,5	3	31
32	25	1	2,5	10,5	3	31
33	25	1	2,5	10,5	3	31
34	25	1	2,5	10,5	3	31
35	25	1	2,5	10,5	3	31
36	25	1	2,5	10,5	3	31
37	25	1	2,5	10,5	3	31
38	25	1	2,5	10,5	3	31
39	25	1	2,5	10,5	3	31
40	25	1	2,5	10,5	3	31
41	25	1	2,5	10,5	3	31
42	25	1	2,5	10,5	3	31
43	25	1	2,5	10,5	3	31
44	25	1	2,5	10,5	3	31
45	25	1	2,5	10,5	3	31
46	25	1	2,5	10,5	3	31
47	25	1	2,5	10,5	3	31
48	25	1	2,5	10,5	3	31
49	25	1	2,5	10,5	3	31
50	25	1,25	2,75	10,5	3	31
51	25	1,25	2,75	10,5	3	31
52	25	1,25	2,75	10,5	3	31
53	25	1,25	2,75	10,5	3	31
54	25	1,25	2,75	10,5	3	31
55	25	1,25	2,75	10,5	3	31
56	25	1,25	2,75	10,5	3	31
57	25	1,25	2,75	10,5	3	31
58	25	1,25	2,75	10,5	3	31
59	25	1,25	2,75	10,5	3	31
60	25	1,25	2,75	10,5	3	31
61	25	1,25	2,75	10,5	3	31
62	25	1,25	2,75	10,5	3	31
63	25	1,25	2,75	10,5	3	31
64	25	1,25	2,75	10,5	3	31
65	25	1,25	2,75	10,5	3	31
66	25	1,25	2,75	10,5	3	31
67	25	1,25	2,75	10,5	3	31
68	25	1,25	2,75	10,5	3	31
69	25	1,25	2,75	10,5	3	31
70	25	1,25	2,75	10,5	3	31
71	25	1,25	2,75	10,5	3	31
72	25	1,25	2,75	10,5	3	31
73	25	1,25	2,75	10,5	3	31
74	25	1,25	2,75	10,5	3	31
75	25	1,25	2,75	10,5	3	31
76	25	1,25	2,75	10,5	3	31
77	25	1,25	2,75	10,5	3	31
78	25	1,25	2,75	10,5	3	31
79	25	1,25	2,75	10,5	3	31
80	25	1,25	2,75	10,5	3	31
82	25	1,25	2,75	10,5	3	31
85	25	1,25	2,75	10,5	3	31
88	25	1,25	2,75	10,5	3	31
90	25	1,25	2,75	10,5	3	31
100	25	1,25	2,75	10,5	3	31
110	25	1,25	2,75	10,5	3	31
120	25	1,25	2,75	10,5	3	31
136	25	1,25	2,75	10,5	3	31
150	25	1,25	2,75	10,5	3	31

Besoin d’aide ?

Notre équipe est à votre écoute. Contactez-nous via notre formulaire, et nous reviendrons vers vous sous 48 heures.

Nous consulter

Nouveau client ?

Créer un compte, c’est profiter d’un processus de commande simplifié et d’un accès instantané à nos produits, nos stocks et nos prix en temps réel.

Déjà client ?

Connectez vous en quelques clics pour accéder rapidement à vos pièces et vos commandes avec vos conditions.

Découvrir dans cette même catégorie

Collier de serrage à vis DIN 3017

Collier de serrage à 1 oreille

Collier de serrage DIN 3016

Conseils d’utilisation des colliers de serrage DIN 3016

‍

Pour garantir une installation optimale :

‍

Choisir le matériau, zingué ou inox, en fonction de l’environnement d’utilisation (humidité, corrosion)
Vérifier le diamètre extérieur du tuyau ou câble, pour sélectionner la bonne plage de serrage
Si la version doublée caoutchouc EPDM est utilisée, s’assurer que le collier est bien ajusté pour éviter tout glissement ou pression inégale
Lors d’un usage en extérieur ou en milieu corrosif, privilégier l’inox pour une longévité maximale

‍

Pourquoi choisir les colliers de serrage DIN 3016 Gardette ?

‍

Chez Gardette Industries, nous proposons une gamme complète de colliers conformes à la norme DIN 3016, disponibles en acier zingué ou inox, offrant un maintien durable, résistant aux vibrations et aux variations de température. Leur conception normalisée assure une compatibilité industrielle et une qualité constante, tandis que les versions doublées caoutchouc protègent vos tuyaux et câbles contre l’abrasion et le bruit. Notre stock régulier garantit une disponibilité rapide, et notre sélection rigoureuse assure des produits fiables et parfaitement adaptés aux usages professionnels exigeants.

‍
